隧道掘进的好帮手—隧道掘进机

目前，我国已经成为世界最大的掘进机制造基地及应用市场。随着国内城市道交通，铁路，公路，水利，市政工程等建设事业的高速度增长，我国掘进机械也迎来了飞速的发展。掘进机租赁厂家从掘进机工作原理上来分析隧道挖掘好帮手——掘进机。

下面小编给您做个有关悬臂式掘进机的工作原理机结构图的说明，以便您对掘进机有个了解。

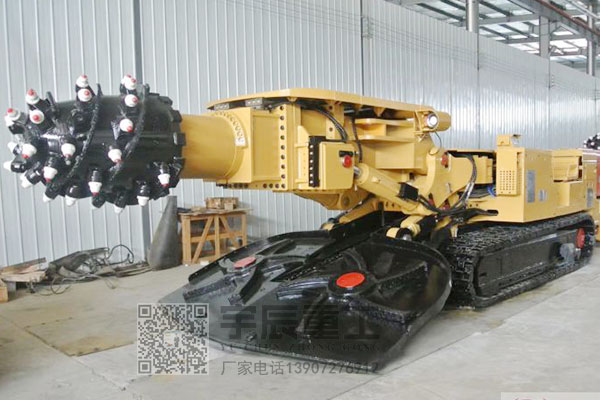

掘进机结构图

掘进机工作原理：机器随着底部履带行走机构向前推进，工作机构中的切割头不断破碎岩石，铲口部位勺斗旋转扒进托槽将碎岩运走。在推进油缸的轴向压力作用下，电动机驱动滚刀盘旋转，将岩石切压破碎，其周围有勺斗，随转动而卸到运输带上。硬岩不需支护，软岩支护时可喷射、浇灌混凝土或装配预制块。

掘进机的刀盘工作机构是在隧洞全断面上切割岩层的滚刀盘，分平面滚刀盘和球面滚刀盘两种。盘上装有数十把滚刀，布置形式有同心转轴式、行星转轴式等多种。刀盘工作机构用挡板与其他部分隔开。挡板前设有喷雾装置、吸尘设备，用以除尘。挡板后方有驾驶室，内有隔声设备，以及液压操纵阀和激光导向设备，便于按隧道的设计轴线控制掘进机走向。

掘进隧洞时，电动机驱动各个传动机构，使工作机构的滚刀盘旋转，并由液压油缸将滚刀压向工作面岩壁。在轴向推进力作用下，所有滚刀的刀锋抵紧岩壁并不断滚动，此时岩石被刀锋的挤压力破碎，整个工作面岩壁被刻划出同心圈（或是内摆线）的沟槽和岩圈；同时，滚刀两侧的楔面挤紧沟槽所产生的侧向力将岩圈剪切碎裂。落下的石碴，由几个连续旋转的装碴铲斗轮流铲起，在转到最高位置时，卸入带式转载机的受料槽，再转载到轨道矿车，运出洞外。

目前，掘进机各项性能都比较成熟，已广泛应用于国家的各项隧道掘进及煤矿开采。

通常掘进机的价格也比一般小型工程机械要贵，至少都要上百万，这个时候如若不是几年工期的工程项目建议选择掘进机租赁，或者出租掘进机的厂家，租用费用也就在十几万而已，这大大减少了项目的整体开支。
